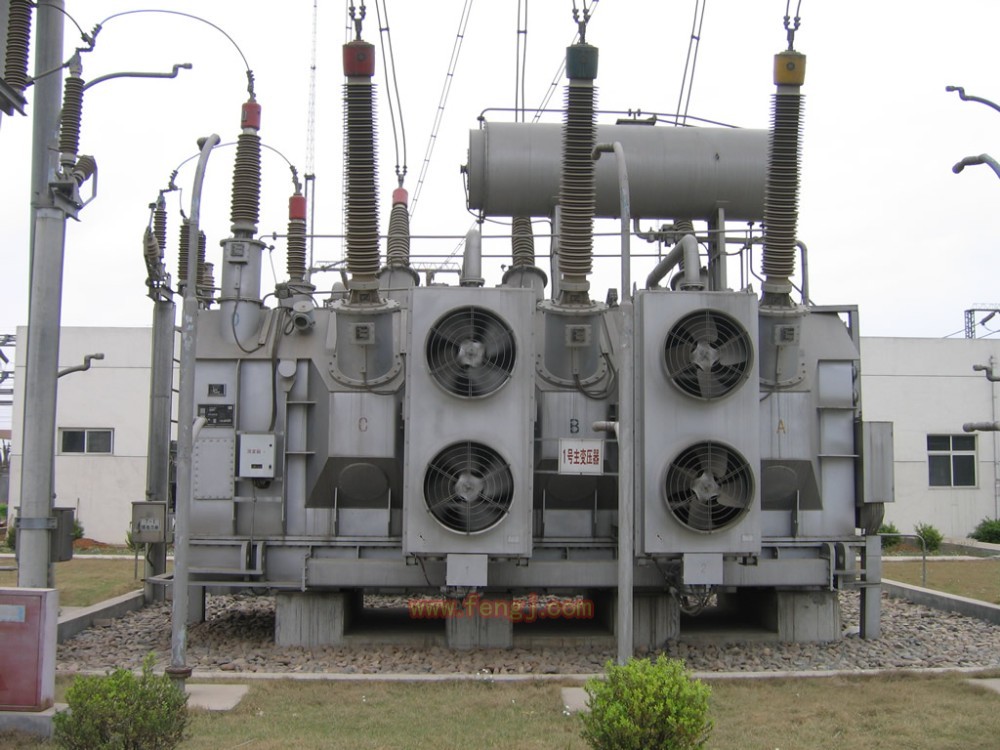

主變壓器是變電站的核心元件,它的狀態直接關系到電網的安全和穩定,因此要求對于主變壓器的缺陷要做到及時消除。油浸式主變壓器是電網系統中應用最為普遍的一種變壓器,根據主變檢修專業技術人員的統計,按照缺陷數量所占的比例,油浸式主變壓器常見的缺陷包括以下幾大類:

滲漏類缺陷,含本體、有載開關、套管等部件的滲漏缺陷;

試驗數據異常缺陷,包括繞組直流電阻、鐵心夾件絕緣電阻、油色譜試驗等等;

非電量保護信號異常缺陷;

有載調壓開關動作異常缺陷,包括拒動、連調、信號異常等缺陷;

冷卻系統缺陷,包括風機、油泵、水泵、油流計、水流計等部件及其控制系統的缺陷。

在主變壓器的日常運行維護工作中,上述五大類缺陷基本上覆蓋了絕大部分的主變壓器缺陷,每一類缺陷中,又有一些非常典型的缺陷原因和處理方法,值得檢修人員學習和借鑒。因此,可以說,如果檢修人員能夠熟練掌握這些缺陷出現的原因和處理的方法,貴州電氣工程就可以提高檢修效率和設備的維護質量。

2缺陷的處置程序

正確的缺陷處置程序,一般包含以下三個環節：

1）缺陷信息收集

首先,運行或巡檢人員發現設備缺陷,并向檢修人員報告。通常,由于運行和巡視人員不是專業人員,因此很難直接判斷缺陷或故障的具體部位和具體原因,只能模糊的描述缺陷或故障的現象,比如變壓器風機停轉、有載調壓開關連調等等。

檢修人員通常也無法直接依據運行人員的報告判斷缺陷的原因,必須進一步補充核實缺 陷信息,輔助判斷。這個環節非常重要,因為運行人員報告的缺陷通常只是某些離散的缺陷 現象,相互之間缺乏聯系,為了在前往檢修現場以前,更為準確的判斷缺陷的原因,節省現 場檢修時間,提高檢修效率,檢修人員必須通過繼續詢問報缺人員,補充缺陷信息,貴州電氣工程并通過 調閱檢修記錄、試驗記錄等方式,輔助判斷缺陷的具體原因。

例如,運行人員報告主變壓器輕瓦斯發出報警信號,檢修人員必須進一步詢問運行人員,是否可以看到氣體繼電器內有氣體存在,當時的油溫是多少,油位計指針指向什么位置,并調閱檢修試驗記錄,核實近期有無影響變壓器內部開關觸頭位置的工作等等。

2）缺陷原因分析判斷

檢修人員利用掌握的信息,進行缺陷的原因分析。

通過缺陷現象的報告,缺陷信息的補充核實,包括一些必要的現場檢查試驗工作,檢修人員可以初步得出結論,即導致主變壓器缺陷的主要原因有哪些,通過何種手段進行一一排除,最終確定缺陷的成因。

3）缺陷的處理

完成上述兩個步驟以后,檢修人員可以執行相應的檢修策略。

通過缺陷原因分析,檢修人員已經對出現的缺陷情況有所掌握,進而根據缺陷的原因,有針對性的更換部件或采取措施,消除缺陷,貴州電氣工程恢復變壓器的正常運行。
