簡單講解一下關于電力變壓器的線圈

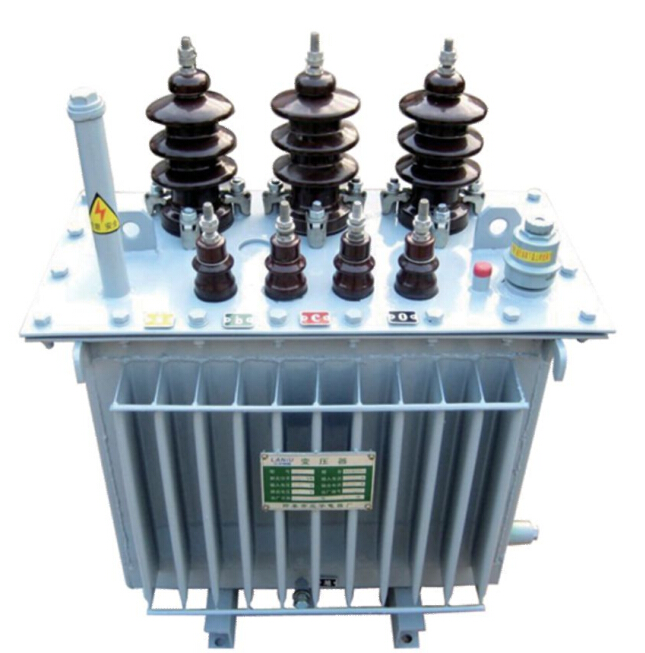

線圈是電力變壓器中重要、復雜的部件，它由銅（或鋁）導線繞制，再配以專門的絕緣部件組成。

1、螺旋式線圈

螺旋式線圈的主要特點是并聯導線的根數較多，貴州電力變壓器線餅繞成螺旋狀，且一個線餅為一匝的線圈。螺旋式線圈具有較好的機械穩定性、散熱性好工藝性也好，用于變壓器的低電壓大電流線圈。

螺旋式線圈根據電流的大小，可以繞制成單螺旋、雙螺旋和四螺旋三種結構。

2、連續式線圈

當線圈是由若干個沿軸向分布，且由彼此不需要焊接的線段組成的線圈，稱為連續式線圈。

連續式線圈的端部支撐面大，承受軸向力大，抗短路能力強，且各線段上有較大的散熱能力。這種線圈無論是電壓等級還是容量范圍，應用都很廣。貴州電氣工程

3、糾結式線圈

糾結式線圈由若干糾結線段（餅）組成。全部是糾結線段（餅）的線圈稱為全糾結式線圈，用于220kV及以上電壓的變壓器。一部分糾結線段（餅）和一部分連續式線段組成的線圈稱為糾結連續式線圈，應用于66 kV及以上電壓的變壓器。

由于它在線圈的相鄰線匝間插入了不相鄰的線匝，形成了交錯的糾結線段并組成了糾結式線圈，從而使線圈的縱向電容增加，使得沿線圈軸向高度上的沖擊電壓分布特性改變，因此它在高電壓線圈上得到了應用。

4、內屏蔽式線圈

內屏蔽連續式線圈是通過增加線段間的串聯電容的方式，來達到改變沖擊電壓分布的目的。其結構特點是將附加電容線匝直接繞在連續式線段內部，電容線匝的端頭包好絕緣后在線段中懸空，電容線匝不載電流，只在沖擊電壓下起作用。

內屏蔽連續式線圈在結構上有兩段跨接、四段跨接、八段跨接和分段連接等形式。
