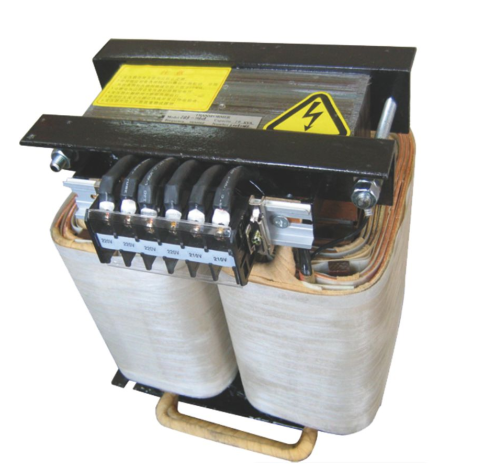

配電變壓器調節分接開關操作步驟！

配電變壓器調節分接開關操作步驟！

1、先停電。斷開配電 變壓器低壓側負荷后，電氣工程技術用絕緣棒拉開高壓側跌落式熔斷器，然后做好必要的安全措施。

2、擰開變壓器上的分接開關保護蓋，將定位銷置于空檔位置。

3、調節檔位時，應根據輸出電壓高低，調節分接開關到相應位置，調節分接開關的基本原則是：

當變壓器輸出電壓低于允許值時，把分接開關位置由Ⅰ檔調到Ⅱ檔，或Ⅱ檔調整到Ⅲ檔。

當變壓器輸出電壓高于允許值時，把分接開關位置由Ⅲ檔調到Ⅱ檔，或Ⅱ檔調整到Ⅰ檔。

4、調節檔位后，用直流電橋測量各項繞組直流電阻值，電氣工程技術檢查各繞組之間電阻值相差大于2%，必須重新調整，否則運行后，動靜觸頭會因接觸不好而發熱，甚至放電，損壞變壓器。

5、確認無誤再送電，查看電壓情況。

戶外變壓器的安裝要求

油浸自冷式變壓器絕緣電阻的測量

油浸自冷式變壓器分接開關的切換操作

1、電力變壓器為何要裝分接開關？何時需要切換？

2、切換分接開關的操作方法？

3、試述對運行中的變壓器分接開關進行切換的全過程？（按操作順序回答，包括測量及判斷切換操作的質量，安全措施應足夠）

1、電力變壓器為何要裝分接開關？何時需要切換？

答：分接開關是變壓器高壓繞組改變抽頭的裝置。調整分接開關位置，可以增加或減少高壓繞組的匝數，以改變其變壓比，使低壓側輸出電壓得到調整。運行中的變壓器，高壓側供電電壓偏高或偏低時，致使低壓側電壓值過高或過低，這種情況下，需要調整其分接開關位置，改變其變壓比，以使低壓側電壓恢復到額定電壓下正常運行。分接開關分為三檔，Ⅰ檔為10.5KV（額定電壓、繞組圈數最多），Ⅱ檔為10 KV，Ⅲ為9.5KV；

任何電壓等級的電力系統，其實際電壓都允許在一定范圍內波動，此時，二次電壓也會波動，這就會影響到用戶的用電。為使變壓器二次電壓維持在額定值附近，又要適應一次電壓的波動，所以變壓器上裝有分接開關。當二次變壓器長期偏高或者長期偏低時，就應調節分接開關，使二次電壓恢復正常。通過調節分接開關的接頭來改變一次繞組的匝數而維持二次電壓在額定值附近。電氣工程技術變壓器銘牌上標明的電壓調整范圍即表明了保證二次電壓為額定值時，一次電壓的幾個標準值。變壓器銘牌所標示的電壓調整范圍說明，當一次電壓升高到10.5kV時，把分接開關調整到Ⅰ位，能保持二次電壓為額定值；當一次電壓降到9.5kV時，調整分接開關到Ⅲ位，同樣能使二次電壓維持在額定值。

答：何時需要切換分接開關：當電壓長期的偏高或偏低時需要切換變壓器的分接開關。

長期是多長：時間約十天到半個月，并結合用電季節特點進行切換。

偏多少算偏：大于或接近用戶端電壓偏離額定值時應切換。

電壓允許波動值是多少：

（1）10kV及以下用戶和低壓電力用戶：±7％

（2）低壓照明用戶：＋5％～-10％

切換分接開關擋位：105％，Ⅱ擋100％，Ⅲ擋95％

2、切換分接開關的操作方法？

答：1)取下變壓器頂蓋上的操作手柄護罩，松開或提起分接開關的定位銷（或螺栓）。

2)轉動開關手柄至所需的擋位，并反復數次以便清除觸點表面的氧化物。

3)先用萬用表測量一次繞組繞的直流電阻。

4)在用單臂電橋測量一次繞組的直流電阻。

5)比較測量結果不平衡誤差不應該超過2％。

6)本次測量的結果還應與歷次測量的結果進行比較，不應有明顯的偏差。

7)鎖定定位銷（或螺栓），裝好操作手柄防護罩。

3、試述對一臺運行中的變壓器分接開關進行切換的全過程？

答：組織準備：

1)要求簽發工作票；

2)填寫操作票并經模擬板試操作準確無誤；

3)確定工作負責人和監護人；

4)如須減輕負荷，應提前通知受影響的用戶。

物質準備：

1)準備安全用具（絕緣桿、絕緣手套、臨時接地線、絕緣靴、標示牌）；

2)萬用表和凱爾文電橋（經檢查良好）；

3)其他用具及材料（臨時用導線、扳子、電工工具等）；

材料準備：

按操作票步驟，將變壓器推出運行，達到“檢修狀態”：1)停電 2)驗電 3）掛臨時接地線 4）懸掛標示牌

切換操作：注意：分解開關是裝在一次繞組上的！

1)執行安全技術措施，電氣工程技術將運行中的變壓器停電、驗電、放電、掛好臨時接地線、懸掛標示牌等操作。

2)拆除一次測高壓接線。

3)取下操作手柄護罩，松開或提起分接開關的定位銷（或螺栓）。

4)先用萬用表測量一次繞組繞的直流電阻（線間電阻），測試前后應放電。

5)再用雙臂電橋精確測量一次繞組的Ruv、Rvw、Rwu直流電阻（線間電阻），并作記錄，測試前后應放電。

6)轉動開關手柄至所需的擋位，原則：高往高調，低往低調；并反復數次以便清除觸點表面的氧化物。

7)用萬用表測量一次繞組繞的直流電阻（線間電阻），并作記錄，測試前后應放電。

8)再用雙臂電橋精確測量一次繞組繞的Ruv、Rvw、Rwu直流電阻（線間電阻），并作記錄，測試前后應放電。

9)將測量結果與測量前的測量數據做比較，計算：對應的線間電阻，并變化的一檔應有5%的變壓，第二次測量值中最大值與最小值之差與三相平均值之比不超過2% 。

10)計算結果確認合格后，鎖定定位銷（或螺栓），將護罩裝好并緊固，恢復變壓器原接線。

11)執行操作票，拆除臨時接地線及標示牌后，方可按操作票進行變壓器送電操作。

12)送電后檢查三相電壓值是否正常。
